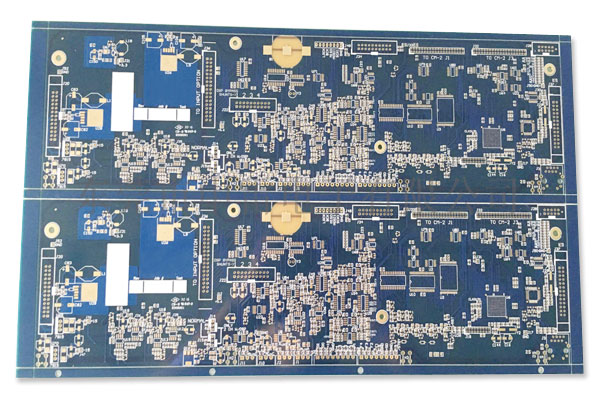

6層印刷電路板

　　上章介紹到6層線路板是由多個雙面板組成，及它們之間的區別，今天介紹的內容是6層PCB線路板設計步驟;

　　1、PCB原理圖編輯，6層線路板鑒于PCB板中可生存兩層地，因而可將數地字及模擬地分開，至于分開地還是統一地，這觸及到電磁干擾中信號最小回流路徑問題，編輯完原理圖后，切記一定要檢查錯誤和查看封裝管理器，查看元件封裝。

　　2、新建PCB文檔將原理圖網絡表導入進來，設置層結構，add?layer代表添加中間信號層，add?plane代表添加內部電源和內部地層，頂層/底層/中間信號層同樣放置信號線(備注:信號線表示銅)無信號線區域為絕緣區，地層及內部電源會生成一層銅模，在切割內電導以時運用到的line表示腐蝕掉的銅，通?？梢岳斫鉃樯罴t表示被腐蝕區域，其它區域表示銅模。

　　3、6層PCB線路布局，由于數字信號產生的干憂性大/抗干憂性強，模似信號產生的干憂性小，所以請務必做好數字器及模似器件分區，這樣可有效減少干憂。另外做好地層及電源層信號走線布局，走線時應將關鍵高速信號線走在內信號層，由其需要注意的是，信號必須走在自己的地層上面。

　　4、鑒于6層電路板有兩層地，制作地平面時需將AGND與DGND分開，分別不同位于二四層，將頂層及地層元件的地網絡引腳用導線引出，接過孔連到相應位置的網絡。
