pcb制作能力

為什么要選擇我們？PCB打樣/批量生產一站式服務工廠

錦宏電路PCB打樣批量生產廠家，現擁有深圳江西兩個生產基地，致力為中高端客戶提供高品質PCB線路板產品;

專注于服務汽車電子、通訊設備、工業控制、儀器儀表、安防設備、醫療器械、消費類電子等制造領域的企業，為其提供專業的PCB小批量打樣、PCB批量生產服務。

線路板快速打樣
PCB源頭工廠
深圳/江西兩地都建有實體工廠
設備齊全,免中間外發時間,品質可時實把控
生產線路板廠
PCB打樣
提供小批量PCB打樣服務
定位PCB批量生產企業，品質更保障
線路板打樣工廠

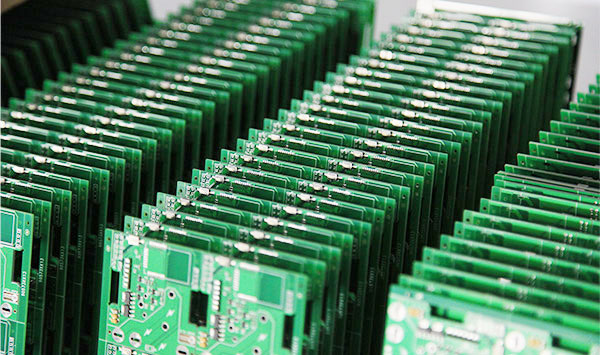

PCB批量生產

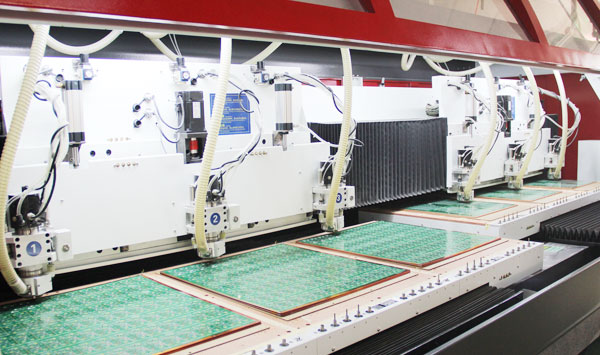

采用最先進的生產和測試設備
批量生產、品質穩定、交期準時
線路板抄板打樣
PCB打樣生產 · 表面處理可訂制哪幾種工藝
pcb proofing production and surface technology
甄選優質原材料嚴格測試捍衛品質第一關
優質原材料
PCB原材料板材，采用A級料，品質有保障
精湛的印刷工藝
采用廣信感光油墨符合環保標準，經高溫烘烤，油墨色澤光鮮亮麗，字符清晰，特殊油墨(啞光油墨，紫色等)均可印刷
清細化制作過程

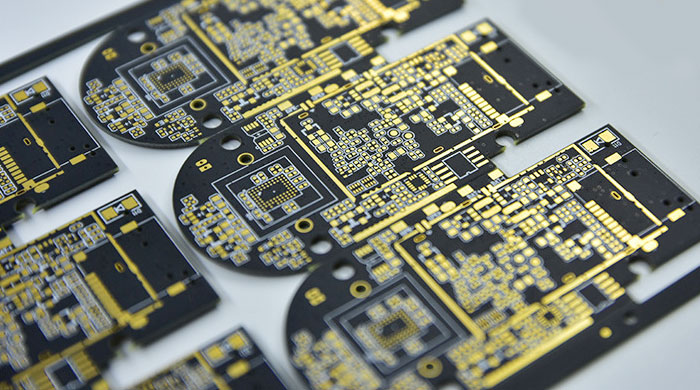

可制作噴錫/沉金/鍍金/OSP/鍍銀等多種PCB表面處理工藝，所有產品出廠前，嚴格按行業標準進行測試
全國包郵
借助國內順豐速運、跨越、中通快遞、韻達等快捷的速遞網絡（可按客戶指定快遞公司）我們承諾將產品及時送達到您手中
　PCB打樣生產工藝參數
PCB樣品打樣 批量生產
　層數 　1-30 　1-20
　板厚 　0.2-5.0mm 　0.6-4.0mm
　最小機械孔徑 　0.1mm (4mil) 　0.2mm (8mil)
　最小鐳射孔徑 　3mil (0.075mm) 　4mil (0.1mm)
　最小線寬 　3mil (0.075mm) 　3mil (0.075mm)
　最小間矩 　3mil (0.075mm) 　3mil (0.075mm)
　阻抗控制 　+/-5% 　+/-10%
　最大銅厚 　6oz (盎司) 　4oz (盎司)
　最大板子規格 　680*1200mm 　680*650mm
　板材 　FR4/Hi-Tg/Rogers/Halogen Free
　RCC/PTFE/Nelco/LED

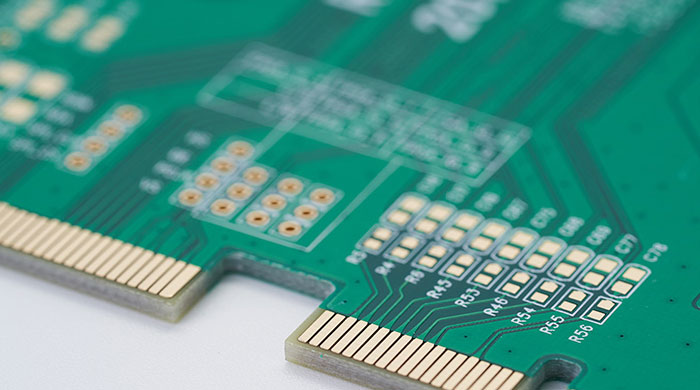

　表面處理 　Spray tin/Sunk gold/gold-plated/Golden finger
　Carbon oil/osp
　特殊加工 　埋盲孔/阻抗板/金屬基板/高精密/半孔/郵票孔
PCB打樣批量生產周期
層數 批量 樣板 加急
　單面板 　6 day 　3 day 　48小時
　雙面板 　8 day 　5 day 　2 day
　四層板 　10 day 　6 day 　3 day
　六層板 　12 day 　6 day 　4 day
　八層板 　12 day 　7 day 　5 day
　十層板 　14 day 　10 day 　6 day
　十二層板 　14 day 　10 day 　8 day
　十四層板 　18 day 　12 day 　10 day
　十六層板 　18 day 　12 day 　10 day
　十八層板 　20 day 　14 day 　10 day
　二十層板 　20 day 　14 day 　10 day
　LED鋁基板 　5 day 　3 day 　72小時
　備注：此交期不含工程處理時間，常規為1天，具體交期請與我司工作人員聯絡。
電路板抄板打樣

PCB打樣生產 · 客戶須知

-------- Notice to customers ---------

品質源于技術

Quality comes from technology ①、70分鐘的圖電時間，保證孔銅厚度 18-22um，面銅厚度大于 35um; ②、沉銅后做 背光測試，保障孔銅的附著力; ③、蝕刻后做 切片分析，保障孔銅厚度及面銅厚度; ④、AOI光學掃描，保障線路的直通率（防止開路、短路、線幼）; ⑤、高速螺桿飛針機測試，保障板子的良率; ⑥、阻焊采用LED平行曝光機曝光; ⑦、高精度激光文字打印。保證文字清晰度和精準度;
電路板加急打樣
專業電路板抄板打樣

PCB打樣生產注意事項

Matters needing attention ①、默認工藝：是僅限1.0-1.6mm板厚，無鉛噴錫，銅厚1OZ，綠油白字; ②、文件格式：我們僅接受DXP，Protel99，PADS，CAM以及Gerber文件; ③、關于物流： 全國包郵，合作物流公司有：速爾、順豐、韻達、跨越等; ④、有特殊工藝者，請務必注明或聯系客服業務專員; ⑤、過孔工藝只滿足圓孔、郵票孔，不做方孔等其他異性過孔; ⑥、老客戶每月有兩次排加急單機會 （免加急費）;
