電路板檢測方法有哪些

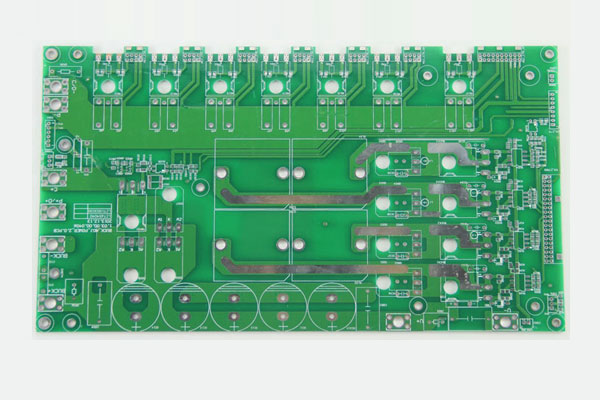

一塊完整的PCB板從設計到成品需要經過許多道工序,當所有工序落實到位后最終都會進入檢測環節,只有檢測合格的PCB板才會被應用到產品當中,那么如何做好PCB線路板檢測工作,這是大家都很關心的話題,下面錦宏電路小編來為大家講講電路板檢測方法的相關知識吧!
1.電壓測量或用示波器探頭測試波形時,表筆或探頭不要由于滑動而造成集成電路引腳間短路,在與引腳直接連通的外圍印刷電路上進行測量。任何瞬間的短路都容易損壞集成電路,在測試扁平型封裝的CMOS集成電路時更要加倍小心。
2.不允許帶電使用烙鐵焊接,要確認烙鐵不帶電,把烙鐵的外殼接地,對MOS電路更應小心,能采用6-8V的低壓電路鐵更安全。
3.如需要加接外圍元件代替集成電路內部已損壞部分,應選用小型元器件,且接線要合理以免造成不必要的寄生耦合,尤其是要處理好音頻功放集成電路和前置放大電路之間的接地端。
4.嚴禁用外殼已接地的儀器設備直接測試無電源隔離變壓器的電視、音響、錄像等設備。雖然一般的收錄機都具有電源變壓器,當接觸到較特殊的尤其是輸出功率較大或?qū)Σ捎玫碾娫葱再|(zhì)不太了解的電視或音響設備時,首先要弄清該機底盤是否帶電,否則極易與底板帶電的電視、音響等設備造成電源短路,波及集成電路,造成故障的進一步擴大。
5.檢查和修理集成電路前首先要熟悉所用集成電路的功能、內部電路、主要電氣參數、各引腳的作用以及引腳的正常電壓、波形與外圍元件組成電路的工作原理。如果具備以上條件,那么分析和檢查會容易許多。
6.不要輕易地判斷集成電路已損壞。因?yàn)榧呻娐方^大多數為直接耦合,一旦某一電路不正常,可能會導致多處電壓變化,而這些變化不一定是集成電路損壞引起的,另外在有些情況下測得各引腳電壓與正常值相符或接近時,也不一定都能說明集成電路是好的。因?yàn)橛行┸浌收喜粫?huì)引起直流電壓的變化。
