PCB電路板外層電路的蝕刻工藝

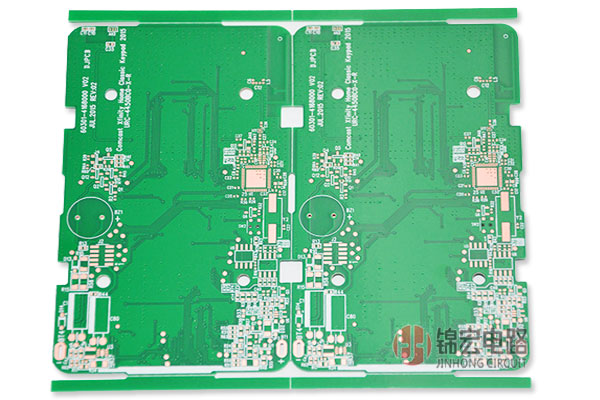

　　目前,印刷線路板(PCB)加工的典型工藝采用"圖形電鍍法"。即先在板子外層需保留的銅箔部分上，也就是電路的圖形部分上預鍍一層鉛錫抗蝕層，然后用化學方式將其余的銅箔腐蝕掉,稱為蝕刻。

　　一、

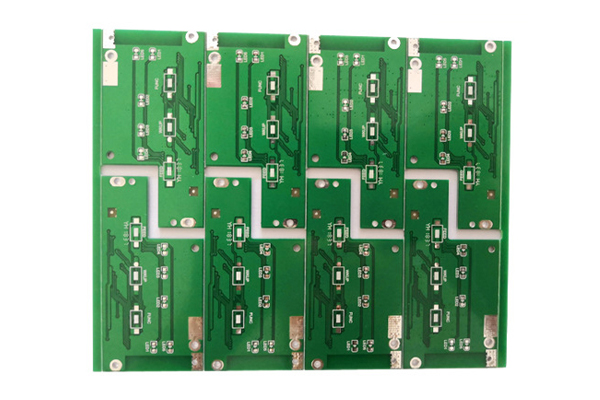

　　要注意的是,這時的板子上面有兩層銅.在外層蝕刻工藝中僅僅有一層銅是必須被全部蝕刻掉的,其余的將形成最終所需要的電路。這種類型的圖形電鍍,其特點是鍍銅層僅存在于鉛錫抗蝕層的下面。另外一種工藝方法是整個板子上都鍍銅,感光膜以外的部分僅僅是錫或鉛錫抗蝕層。這種工藝稱為“全板鍍銅工藝“。與圖形電鍍相比,全板鍍銅的最大缺點是板面各處都要鍍兩次銅而且蝕刻時還必須都把它們腐蝕掉。因此當導線線寬十分精細時將會產生一系列的問題。同時,側腐蝕會嚴重影響線條的均勻性。

　　二、

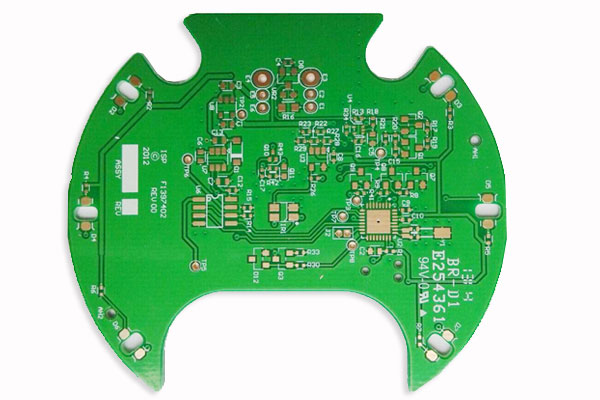

　　在印制板外層電路的加工工藝中，還有另外一種方法，就是用感光膜代替金屬鍍層做抗蝕層。這種方法非常近似于內層蝕刻工藝，可以參閱內層制作工藝中的蝕刻。

　　目前，錫或鉛錫是最常用的抗蝕層,用在氨性蝕刻劑的蝕刻工藝中.氨性蝕刻劑是普遍使用的化工藥液，與錫或鉛錫不發生任何化學反應。氨性蝕刻劑主要是指氨水/氯化氨蝕刻液。此外，在市場上還可以買到氨水/硫酸氨蝕刻藥液。

　　以硫酸鹽為基的蝕刻藥液,使用后,其中的銅可以用電解的方法分離出來,因此能夠重復使用。由于它的腐蝕速率較低，一般在實際生產中不多見,但有望用在無氯蝕刻中。有人試驗用硫酸-雙氧水做蝕刻劑來腐蝕外層圖形。由于包括經濟和廢液處理方面等許多原因,這種工藝尚未在商用的意義上被大量采用.更進一步說,硫酸-雙氧水，不能用于鉛錫抗蝕層的蝕刻，而這種工藝不是PCB外層制作中的主要方法，故決大多數人很少問津。
