PCB制版廠教你手工線路板貼片生產全過程
跟大家伙簡單介紹一種較為快捷且又經濟實用的PCB線路板焊接技術,PCB貼片大體上是這樣的工作流程:
1.開鋼網、2.刷錫膏、3.貼元件、4.過焊機、5.要檢測
上述所介紹的方法步驟主要適用于PCB板上貼片電子元件較多的PCB電路板,焊接主流插件元件的小伙伴們請勿使用以上方法。
第1步,做線路板的時候,毫無疑問是要開1張鋼網的。談到這個開鋼網,據我所知還有不同價位。就比如說有普通型腐蝕的鋼網,還有激光的??紤]到價格因素,激光的當然要貴很多的。舉個例子來說,我開的雙面鋼網才70左右1張,可是開激光鋼網大概要200左右。我暫時還沒有用過激光的,也說不出來有哪些優點,可是,這腐蝕效果的似乎也挺好的。
除鋼網外,那放置鋼網的不銹鋼架子也是不可或缺的。這是本小白身邊的一種不銹鋼架子:下一步,用鋼網架固定好鋼網的位置

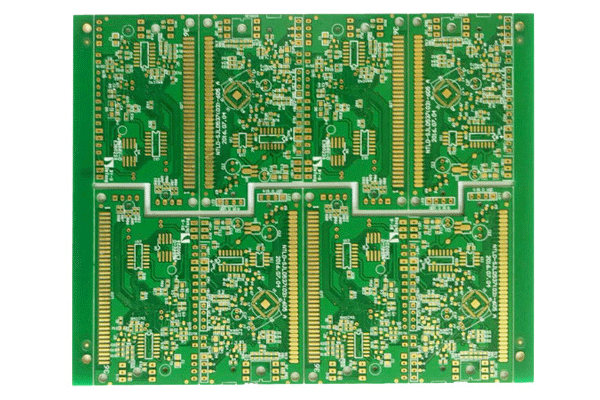

鋼網放置無誤后,緊接著就把線路板放進來。之后的話咱們就要注意人工調整好電路板的具體位置,使焊盤對準鋼網上孔的位置,將孔的位置對準以后,下一步驟就該來刷錫膏了。將錫膏倒在鋼網上,使用一把較平的鏟刀將錫膏均勻分布的刷在焊盤孔徑上(觀察是否有沒刷到的部分)
隨著錫膏刷好后,此時我們就需要將電子元件用攝子逐個小心翼翼地貼上去,待電子元件全都粘好位置后,我們就能將電路板放置于回流焊機里頭來焊接。
電路板經回流焊機的作用使得線路板上的電子元件就全都焊到板子上面去了。如列舉的圖所示,這效果咋樣?至少要比手焊的要精美許多。除此之外還需要人為地來進行質量檢查,儀器檢測,到這才算真正地結束了。
