了解PCB線路板的防護器件主要有分為哪些分類？

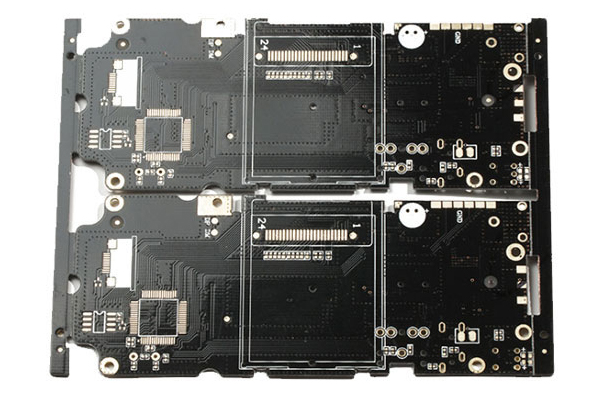

　　PCB電路板主要是提供電子元器件之間的相互連接。僅僅靠PCB板布線的優化設計來提高PCB防護能力是很有限的，為了保證整個系統有較好的PCB防護能力，外部PCB保護器件是必不可少的。實際可根據具體需要可選擇不同的PCB防護方案。典型的PCB防護器件主要有以下幾大類：

　　1、鉗位二極管。通過兩只二極管可以將正、負極性之間的瞬態電壓鉗制在一定的范圍內，再加上串聯電阻 提供功率負載的作用，從而起到正負極性的PCB防護。

　　2、瞬態電壓抑制器。瞬態電壓抑制器又稱TVS管，是針對PCB保護專門設計的一種固態二極管。TVS管的特點是響應時間短、漏電流很小，是理想的保護器件。

　　3、阻容元件。通過在每條信號線上接入阻容元件的方式，可以起到一定的PCB屏蔽作用。串聯電阻能夠抑制瞬間的峰值電流，并聯接地的電容則能限制瞬間的峰值電壓。

　　4、穩壓二極管。雖然穩壓二極管不是專門針對PCB的設計應用，但它的工作特性決定了它具有一定的正負極性PCB防護作用。它的缺點是。N結較小，故不能承受較大的峰值電流，此外，它所產生的寄生電容較大，有可能影響電路的正常運行。

　　5、氣體放電管(GDT)。氣體放電管采用具有一定氣密性的玻璃或陶瓷作為外殼。管內充滿如氖或氬的穩定氣體，以保持一定的絕緣狀態。氣體放電管的優點是絕緣電阻大、寄生電容很小，可自行恢復，但缺點是響應速度和壽命均不夠理想，且電性能會隨時間變化而逐漸衰減。
