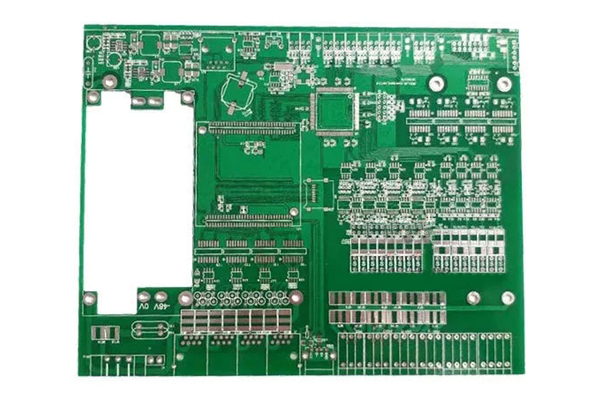

PCB線路板設計影響成本的三個參數

　　1、PCB導線間間距

　　線路板制作工廠的加工能力來說，導線與導線之間的間距最小不得低于3mil。最小線距，也是線到線，線到焊盤的距離。從生產角度出發，有條件的情況下是越大越好，比較常見的是10mil。

　　2、PCB焊盤孔徑與焊盤寬度

　　線路板制作工廠的加工能力來說，焊盤孔徑如果以機械鉆孔方式，最小不得低于0.15mm，如果以鐳射鉆孔方式，最小不得低于4mil。而孔徑公差根據板材不同略微有所區別，一般能管控在0.05mm以內，焊盤寬度最小不得低于0.2mm。

　　如果是大面積鋪銅，通常與板邊需要有內縮距離，一般設為20mil。在PCB設計以及制造行業，一般情況下，出于線路板成品機械方面的考慮，或者為避免由于銅皮裸露在板邊可能引起卷邊或電氣短路等情況發生，工程師經常會將大面積鋪銅塊相對于板邊內縮20mil，而不是一直將銅皮鋪到板邊沿。

　　這種銅皮內縮的處理方法有很多種，比如板邊繪制keepout層，然后設置鋪銅與keepout的距離。此處介紹一種簡便的方法，即為鋪銅對象設置不同的安全距離，比如整板安全間距設置為10mil，而將鋪銅設置為20mil，即可達到板邊內縮20mil的效果，同時也去除了器件內可能出現的死銅。

　　非電氣相關安全間距

　　文字菲林在處理時不能做任何更改，只是將D-CODE小于0.22mm(8.66mil)以下的字符線條寬度都加粗到0.22mm，即字符線條寬度L=0.22mm(8.66mil)。

　　而整個字符的寬度W=1.0mm，整個字符的高度H=1.2mm，字符之間的間距D=0.2mm。當文字小于以上標準時，加工印刷出來會模糊不清。

　　過孔到過孔的間距
