PCB多層線路板的層數怎么分辨

　　pcb多層線路板的層數如何分別呢，下面錦宏電路給大家講解一下多層線路板的辨別方法!

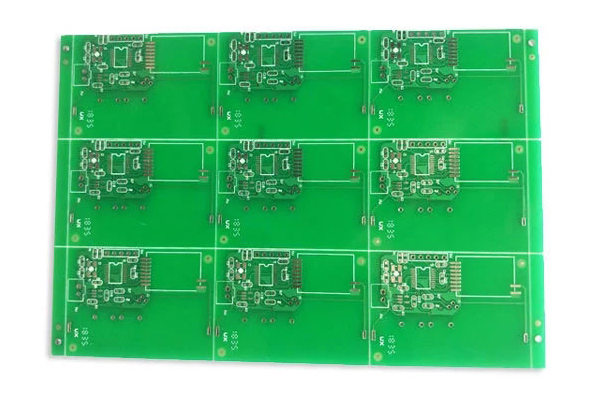

　　1、pcb的4層板是第1、第4層走線，其他幾層另有用途(地線和電源)，6、8層的增加了輔助信號層

　　2、pcb板子設計問題 每一層有各自的作用 有電源層 主信號層 輔助信號層 接地層 6 8層的 大體設計是一樣的

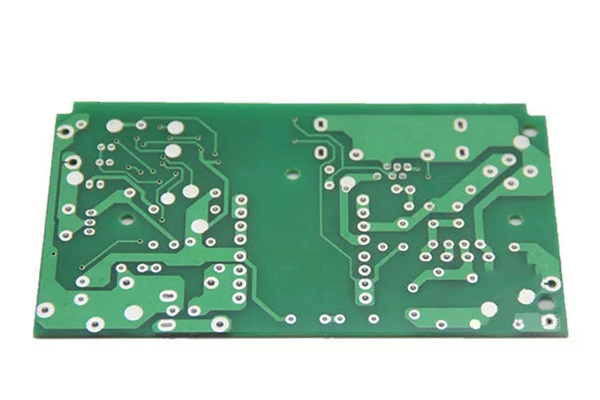

　　3、PCB板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個PCB板上的，而在制造過程中部份被蝕刻處理掉，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線或稱布線，并用來提供PCB板上零件的電路連接。通常PCB板的顏色都是綠色或是棕色，這是阻焊漆的顏色。是絕緣的防護層，可以保護銅線，也可以防止零件被焊到不正確的地方。

　　現在主板和顯卡上都采用多層板，大大增加了可以布線的面積。多層板用上了更多單或雙面的布線板，并在每層板間放進一層絕緣層后壓合。PCB板的層數就代表了有幾層獨立的布線層，通常層數都是偶數，并且包含最外側的兩層，常見的PCB板一般是4～8層的結構。很多PCB板的層數可以通過觀看PCB板的切面看出來。但實際上，沒有人能有這么好的眼力。所以，下面再教大家一種方法。

　　多層電路板的電路連接是通過埋孔和盲孔技術，主板和顯示卡大多使用4層的PCB板，也有些是采用6、8層，甚至10層的PCB板。要想看出是PCB有多少層，通過觀察導孔就可以辯識，因?yàn)樵谥靼搴惋@示卡上使用的4層板是第1、第4層走線，其他幾層另有用途(地線和電源)。所以，同雙層板一樣，導孔會打穿PCB板。如果有的導孔在PCB板正面出現，卻在反面找不到，那么就一定是6/8層板了。如果PCB板的正反面都能找到相同的導孔，自然就是4層板了。

　　小技巧：將主板或顯示卡對著光源，如果導孔的位置能透光，就說明是6/8層板;反之就是4層板。

　　PCB是Print circuit Board 的簡寫。即印刷電路板。它是在絕緣材料的基板上附著導電銅皮用以作為電路連線。這些電路連線可在正面，反面，甚至基板的中間都可以有。一般大于2層的(即正反面)的電路層的PCB，被稱為多層板。

　　PCB可以分為只有一面印有電路的單層板(單面板)、上下兩面都印有電路的雙面板以及中間夾有多層電路的多層板。
