什么是pcb抄板,pcb抄板方法

發布日期:2019-12-09 11:51 瀏覽次數:28次

什么是pcb線路板抄板?

  PCB線路板抄板又稱PCB克隆,簡單來講pcb抄板就是在已有電子產品實物或電路板實物的前提下,利用反向研發技術手段對PCB板進行逆向解析,將產品原有的PCB文件、物料清單、原理圖文件及PCB絲印生產文件進行1:1還原,再利用這些高科技術對資料和生產文件進行元件焊接、PCB制板、測試及調試,最后完成原線路板樣板的完整克隆。


線路板抄板打樣,pcb線路板抄板,專業pcb抄板公司,電路板抄板價格,pcb抄板教程,快速pcb抄板,pcb抄板費用

pcb板如何抄板?pcb抄板方法及步驟

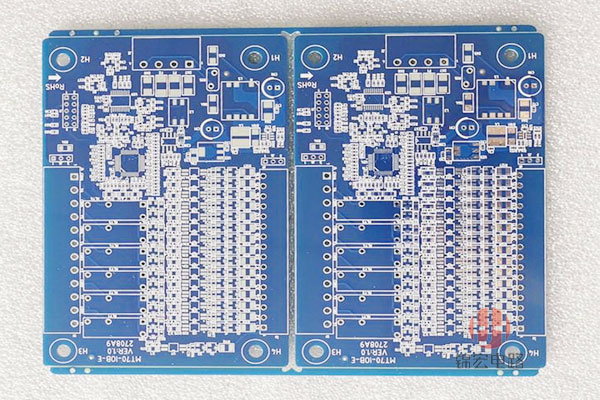

  1、當我們從客戶哪里拿到一塊完整的PCB線路板時,首先要記錄好PCB板上所有元器件型號、參數及位置,特別是二三級管的IC缺口方向,最好用照相機拍幾張清晰的照片,以便后面我們不確定位置的時候可以參考。

  2、拆除PCB板上所有元件,將PAD孔里面的錫去掉后并用酒精把線路板清洗干凈后,放入掃描儀內進行掃描,再用水紗紙將頂層和底層輕微打磨到銅膜發亮,再次進行掃描,這里需要注意的是:在進行掃描時PCB擺放位置一定要橫平豎直,否則掃描的圖象就無法使用。




深圳pcb抄板,pcb線路板抄板是什么,pcb電路板抄板,pcb板抄板,pcb抄板打樣,pcb專業抄板

  3、調整好畫布的明暗度和對比度,使有銅膜的部分和沅銅膜部分有強烈對比性,然后將次圖轉化為黑白色,以便檢查線路是否清晰。將圖層保存為黑白BMP格式文件TOP.BMP和BOT.BMP。

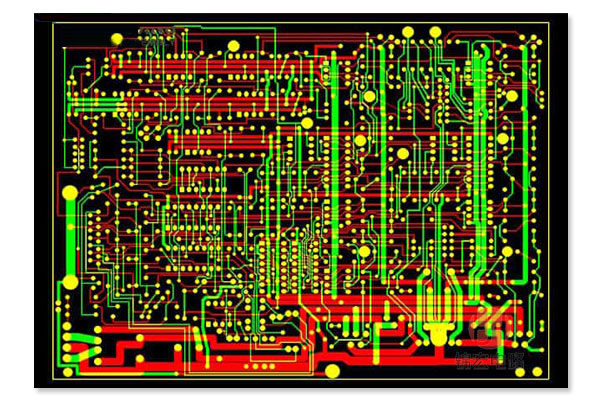

  4、將兩個BMP格式文件分別轉化為PROTEL格式文件,再在PROTEL中調入兩層,如過兩層的PAD和VIA的位置基本重合后,在PROTEL中將TOP.PCB和BOT.PCB調入,合為一個圖層就可以了。
