PCB廠家教你尋找PCB線路板故障的方法

發布日期:2022年05月04日 瀏覽次數:

  尋找PCB線路板故障的方法

  1、測量電壓法尋找故障PCB板

  首先要確認的是各芯片電源引腳的電壓是否正常,其次檢查各種參考電壓是否正常,另外還有各點的工作電壓是否正常等。例如,一般的硅三極管導通時,BE結電壓在0.7V左右,而CE結電壓則在0.3V左右或者更小。如果一個三極管的BE結電壓大于0.7V(特殊三極管除外,例如達林頓管等),可能就是BE結就開路。

  2、信號注入法尋找故障PCB板

  將信號源加至輸入端,然后依次往后測量各點的波形,看是否正常,以找到故障點。有時我們也會用更簡單的辦法,例如用手握一個鑷子,去碰觸各級的輸入端,看輸出端是否有反應,這在音頻、視頻等放大電路中常使用(但要注意,熱底板的電路或者電壓高的電路,不能使用此法,否則可能會導致觸電)。如果碰前一級沒有反應,而碰后一級有反應,則說明問題出在前一級,應重點檢查。

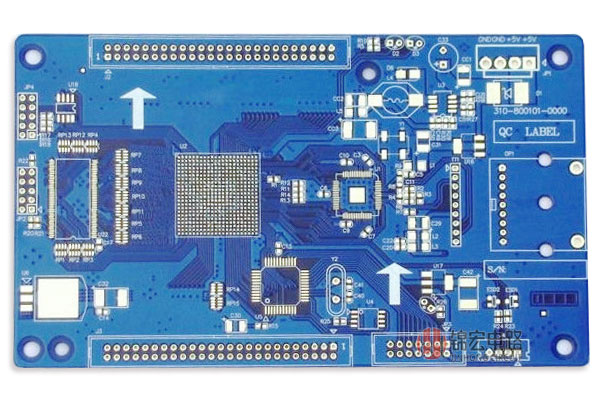

PCB廠家,線路板廠家,電路板廠家



  3、其他尋找故障PCB板的方法

  還有很多其它的尋找故障點的方法,例如看、聽、聞、摸等。

  “看”就是看元件有無明顯的機械損壞,例如破裂、燒黑、變形等;

  “聽”就是聽工作聲音是否正常,例如一些不該響的東西在響,該響的地方不響或者聲音不正常等;

  “聞”就是檢查是否有異味,例如燒焦的味道、電容電解液的味道等,對于一個有經驗的電子維修人員來說,對這些氣味是很敏感的;

  “摸”就是用手去試探器件的溫度是否正常,例如太熱,或者太涼。

  一些功率器件,工作起來時會發熱,如果摸上去是涼的,則基本上可以判斷它沒有工作起來。但如果不該熱的地方熱了或者該熱的地方太熱了,那也是不行的。一般的功率三極管、穩壓芯片等,工作在70度以下是完全沒問題的。70度大概是怎樣的一個概念呢?如果你將手壓上去,可以堅持三秒鐘以上,就說明溫度大概在70度以下(注意要先試探性的去摸,千萬別把手燙傷了)。
